ВНИМАНИЕ! Советую прочитать статью от начала до конца, даже если вам кажется, что вы все знаете и нужна только распиновка. Как оказалось, многие инженеры не знают некоторых мелких нюансов и деталей, из-за чего потом возникают проблемы с подключением и питанием.
Привет! Сегодня мы увидим все возможные технологии PoE. Начнем с вопроса: о чем он? Power-over-Ethernet (расшифровка) — это технология, созданная в местах, где невозможно запустить выделенную розетку для устройств. Часто используется в IP-телефонии и камерах видеонаблюдения. Питание проходит по обычному кабелю Ethernet и, в качестве источника, по выделенному порту PoE на коммутаторе или маршрутизаторе.

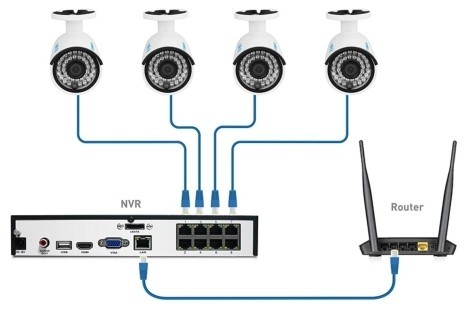

На изображении ниже вы можете увидеть примитивную схему подключения. Есть и исключения, о которых я расскажу подробнее позже.
Если посмотреть на схему выше, то мы не видим отдельных кабелей для питания видеокамер, потому что ток идет от порта LAN.
Распиновка PoE и UPoE
Кабель для PoE: Лучше всего использовать обычную категорию (Ethernet) CAT 5E (и выше) и стандартный разъем RJ45. Дополнительные сведения о кабелях см в следующей главе.
| № | Т568А | Т568Б | Пассивный POE 100 Мбит/с | Напиши 100 Мбит/с | Пассивный гигабит PoE | Напиши до 1 Гбит | 802.3bt (1 Гбит/с) |
| а | Белый- зеленый | Белый- апельсин | Rx+ | Rx+ СС+ | Передатчик Rx A+ | Передатчик Rx A+ СС+ | ХRx А+ СС+ |
| два | Зеленый | Апельсин | RX- | RX- СС+ | RTxA- | RTxA- СС+ | Tx Rx A- СС+ |
| 3 | Белый- апельсин | Белый- зеленый | Х+ | Х+ ОКРУГ КОЛУМБИЯ- | Tx Rx B+ | Tx Rx B+ ОКРУГ КОЛУМБИЯ- | TxRx B+ ОКРУГ КОЛУМБИЯ- |
| 4 | Синий | Синий | СС+ | – | TxRx С+ СС+ | TxRx С+ | Tx Rx C+ СС+ |
| пять | Белый- синий | Белый- синий | DC+- | – | Tx Rx C- СС+ | Tx Rx C- | Tx Rx C- СС+ |
| 6 | Апельсин | Зеленый | Тх- | Тх- ОКРУГ КОЛУМБИЯ- | TxRxB- | TxRxB- ОКРУГ КОЛУМБИЯ- | TxRxB- ОКРУГ КОЛУМБИЯ- |
| 7 | Белый- коричневый | Белый- коричневый | ОКРУГ КОЛУМБИЯ- | – | RxRxD+ ОКРУГ КОЛУМБИЯ- | RxRxD+ | Tx Rx D+ ОКРУГ КОЛУМБИЯ- |
| 8 | Коричневый | Коричневый | ОКРУГ КОЛУМБИЯ- | – | Tx Rx D- ОКРУГ КОЛУМБИЯ- | Tx Rx D- | TxRxD- ОКРУГ КОЛУМБИЯ- |
ПРИМЕЧАНИЕ! Для 802.3bt используется тот же обжим, и при этом каждая из жил пропускает ток; посмотрите на последнюю колонку.
Давайте также посмотрим на пассивное питание (Passive): этот способ необходим, если вы собираетесь подключать устройство, не имеющее входного порта PoE (есть вход питания и обычная локальная сеть).

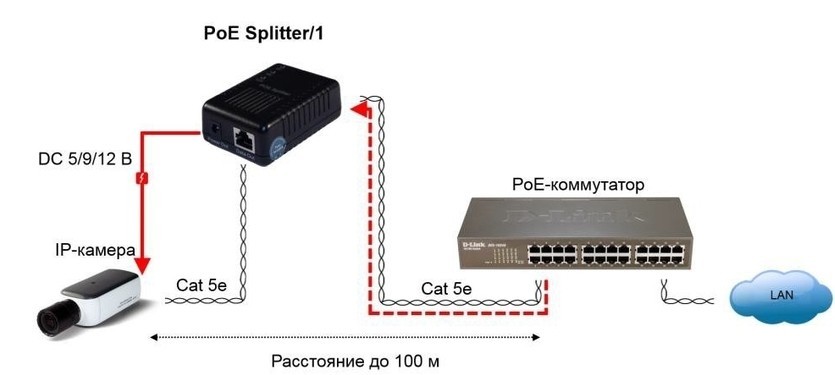

Рассмотрим пример на изображении ниже. У нас есть коммутатор PoE, к которому нужно подключить IP-камеру без входного порта PoE. Таким образом, мы можем использовать разветвитель PoE.

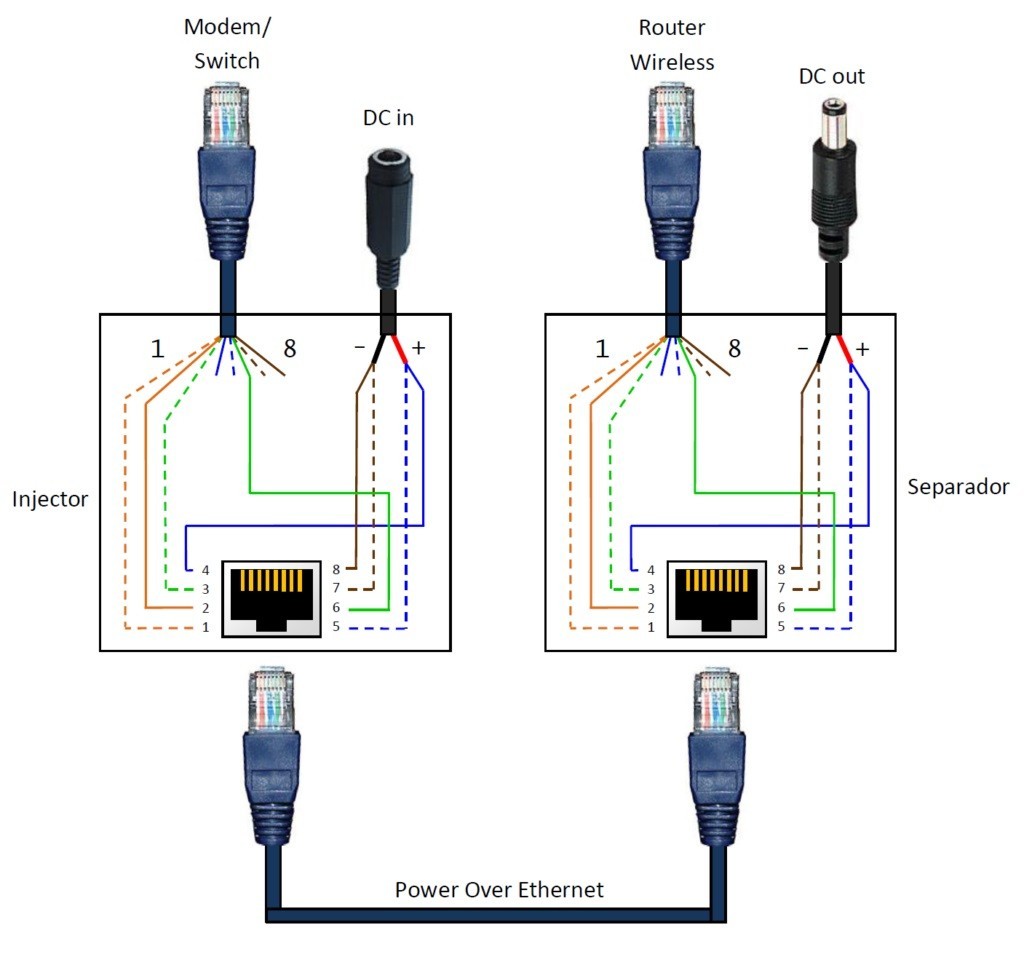

Если разветвителя нет, можно просто припаять выходной провод к жилам выходного питания. В этом случае нельзя использовать вход и сжимать его по обычному стандарту PoE.
ПРИМЕЧАНИЕ! При использовании пассивного соединения максимальная длина кабеля не должна превышать 50 метров.
Сварка для пассивной мощности

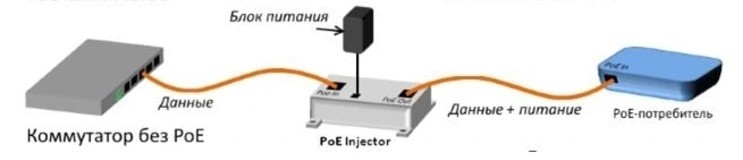

Также хочу рассказать о PoE инжекторе — это устройство используется, если вам нужно запитать устройство от коммутатора без портов PoE. Ниже приведен пример использования обычного коммутатора, инжектора PoE и конечного устройства с этим портом.

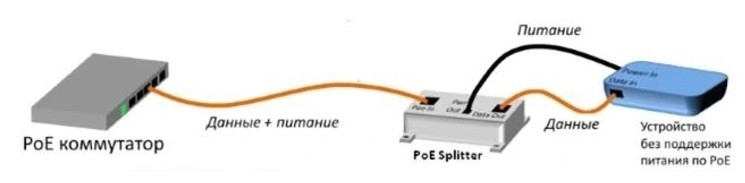

Для сравнения снова посмотрите на использование делителя. Обратите внимание на передачу данных и энергии.
Еще одним важным моментом является то, что если ваш источник имеет подключение 10Base-T или 100Base-TX и использует только 4 кабеля, то этот коммутатор или маршрутизатор должен поддерживать способ подключения «A» или «B».

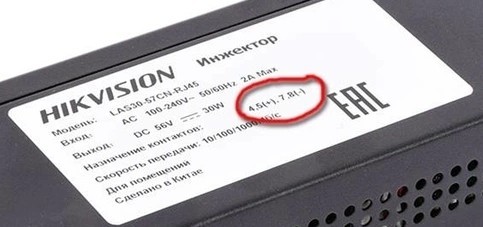

На форсунке эта информация указана на этикетке:
ПРИМЕЧАНИЕ! Также посмотрите на таблицу, которую я дал в начале главы.
- «В» — 4, 5, 7, 8
- «А» — 1, 2, 3, 6.
А вот если подключить все 8 проводов (1000Мбит/с), то неважно какой тип поддерживает инжектор, будут работать все 8 проводов.
ПРИМЕЧАНИЕ! Бояться, что вы сделаете что-то не так, не стоит, устройство просто не включится. У вас не получится спалить конечное устройство, так как перед подачей питания инжектор или коммутатор посылает тестовый сигнал. Еще раз повторяю, что если вы что-то не так подключили или обжали, то оборудование просто не будет работать.
Как подается питание
Питание по PoE подается через обычный сетевой кабель. Во-первых, сам выходной порт должен поддерживать эту функцию. Далее по кабелю проходит тестовый сигнал, который определяет, поддерживает ли конечное устройство PoE. Для этого подается напряжение от 2,8 до 10В.
Проверяется сопротивление входного порта. Если все в порядке, питание подается на порт, чтобы понять, к какому классу относится устройство.
| Классификация | Вт на порт PoE | Вт на устройство |
| 0 | 15,3 | с 0,43 до 12,94 |
| а | 4.4 | от 0,43 до 3,83 |
| два | 6,9 | с 3,83 до 6,48 |
| 3 | 15,3 | с 6.48 до 12.94 |
| 4 | 29 | с 12.94 до 25.4 |
Как только класс определен, применяется мощность 48 Вт.
ССЫЛКА! Нарастающий фронт не должен превышать 400 мс.
Также есть некоторые ограничения, при которых питание полностью прекратится:
- Потребляемый ток превышает параметр 400 мА в течение 100 мс.
- Если же потребление меньше 5 мА за полсекунды.
- Сопротивление превышает 1980 кОм; это нужно для того, чтобы кабель не «загорался».
Стандарты
| Питание | IEEE 802.3af | IEEE 802.3at (высокая мощность PoE) |
| Диапазон напряжения конечного устройства (пост ток) | от 36 до 57 В (номинал 48 В) | от 42,5 до 57 В |
| Диапазон напряжения выходного порта (Вольты) | от 44 до 57 В | от 50 до 57 В |
| Порт максимальной выходной мощности | 15,4 Вт | 30 Вт |
| Максимум. Мощность конечного устройства | 12,95 Вт | 25,50 Вт |
| Максимум. Текущий | 350 мА | 600 мА |
| Максимум основная сила | 20 Ом (для категории 3) | 12,5 Ом (для категории 5) |
| Классы устройств | 0-3 | 0-4 |
| Стандарты проводов | До категории 3 | КАТ 5 |
| Ток (А) | 0,34 | До 0,59 |
| Выходное напряжение форсунки (В) | 45-56 | 51-56 |
| Входное напряжение источника питания (В) | 38-56 | 42,6-56,9 |
| Максимальная потребляемая мощность | Класс 0 — 3 Вт Класс 1 — 3,83 Вт Класс 2 — 6,47 Вт Класс 3 — 12,94 Вт | То же самое, только добавлена поддержка класса 4: 25,4Вт. |
PoE (IEEE 802.3af) и PoE+ (IEEE 802.3at), как видно из таблицы, принципиально отличаются. Самый продвинутый стандарт может обеспечить мощность до 30 Вт по сравнению с 15,4 Вт. Таким образом, PoE+ может питать более крупные устройства. В данном случае используется уже современный и довольно распространенный кабель Cat 5.
