Всем привет! И сегодня мы поговорим о SFP-модуле: его назначении, видах и особенностях выбора среди специалистов. Не буду писать длинное предисловие. Если у вас остались вопросы или возникли трудности, пишите в комментариях. Также всегда буду рад услышать дополнения от настоящих профессионалов.
Определение и детали
SFP (Small Form-Factor Pluggable) — стандарт модульных трансиверов (трансиверов), используемых в сетевом и телекоммуникационном оборудовании для передачи и приема информации.
Конструктивно компактный модуль разделен на «тематические части»: с одной стороны он оснащен контактами для подключения к «основному» источнику (маршрутизатору, свитчу, роутеру), а с другой имеет разъем для сопряжения с оптическим кабелем или классической витой парой.
Трансиверы являются активным оборудованием с соответствующими характеристиками. Они выделяют тепло и потребляют электроэнергию, что при неправильном расположении может и не решить проблему, но приводит к дополнительным трудностям.
Преимущества модулей SFP:
- Форм-фактор Во многом является ключевой характеристикой, влияющей на компактность устанавливаемого оборудования и количество используемых модулей. Порты CFP упрощают обслуживание больших групп приборов.
- Дизайн. Модуль SFP предполагает замену без непосредственного вмешательства в работу стороннего оборудования, в том числе сетевого. Такой подход сводит к минимуму время простоя и снижает количество сбоев в работе сети.
- Скорость. Даже стандартный оптический трансивер поддерживает гигабитное соединение и позволяет передавать и получать информацию по сети без потерь. Высокая скорость обеспечит стабильный доступ к развлекательным ресурсам и даже игровым серверам.
- Эффективность. Оптический модуль способен эффективно передавать информацию на расстояние от 500 метров до 120 километров.
- Диагностика. Современные модули SPF часто поддерживают технологию контроля качества связи и предлагают полуавтоматический онлайн-устранение неполадок. Кроме того, собирается статистика по температуре оборудования, напряжению в сети и мощности датчиков. Производители показывают поддержку диагностических средств в разделе, отмеченном буквой D или — DDM, DOM.
- Отказоустойчивость. Скачки напряжения не повлияют на работу разъемов SFP и не повлияют на работу стороннего оборудования.
Технические характеристики и особенности SFP
Важно заранее разобраться в параметрах модулей, так будет шанс избежать проблем несовместимости с существующими или еще настраиваемыми сетями, оборудованием (маршрутизаторы, маршрутизаторы) и текущими условиями эксплуатации:
- Виды строительства. Производители придерживаются конструкции в соответствии со способами распределения оптического излучения (одномодовые с ограниченной дисперсией и многомодовые с улучшенными характеристиками) и методами передачи данных (одноволоконные и двухволоконные). Те из двух волокон могут принимать данные по одному волокну, а по второму они уже передают. Одиночное волокно предлагает то же самое, но в одном канале с использованием технологии WDM. А «одно волокно» лучше хотя бы с точки зрения экономии: за оптоволоконный кабель платить дважды не придется.
- Типы SFP-модулей. Трансиверы SFP разделены на оптические модули. Они используются для подключения к коммутаторам и маршрутизаторам, расположенным на следующих уровнях сетевой иерархии и предназначенным для восходящих соединений. Они отличаются серьезной защитой от несанкционированного доступа. Также есть медные разъемы RJ-45. Для прямого подключения к конечному оборудованию, такому как компьютеры и ноутбуки, требуется нестандартный интерфейс.
Альтернативный способ разделить модули SFP на версии «Плюс» и «Стандарт». Ключевое отличие заключается в скорости передачи данных: стандартный адаптер SFP способен работать на скорости до 1 Гбит/с, а вот SFP+ уже на скорости до 10 Гбит/с. Совместимость SFP и SFP+ неполная: при установке модули SFP можно ставить в интерфейсы под SFP+, но обратная замена больше не предусмотрена.
Маркировка
Каждый SFP-модуль маркируется производителем отдельным цветом; чаще всего красят пластиковую защелку, а не кожух или другие части конструкции. Цвета выбирают яркие: зеленый, желтый, бирюзовый. Но проблема цветового кодирования связана с нестабильными и часто меняющимися стандартами маркировки: некоторые производители выбирают цвета произвольно и только в масштабах собственного производства, что приводит к дополнительной путанице.

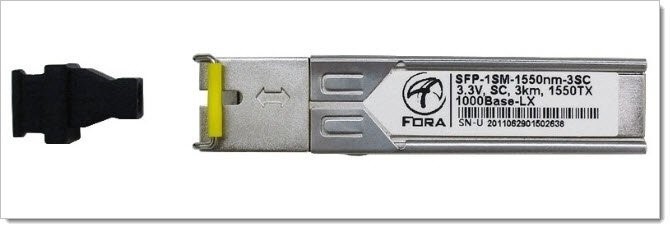

Сопутствующая информация, добавленная производителем непосредственно на коробку модуля, помогает избежать проблем:
- SFP — это форм-фактор.
- 1SM — это одномодовый SFP-модуль.
- 1550 нм: Параметр, показывающий текущую длину волны передатчика.
- 3SC — тип кабельной заделки.
- 1000Base-LX является поддерживаемым стандартом.
Эти особенности облегчают жизнь специалистам, подбирающим сетевое оборудование под конкретные задачи.
Также рекомендую прочитать подробную статью о оптоволокне.
